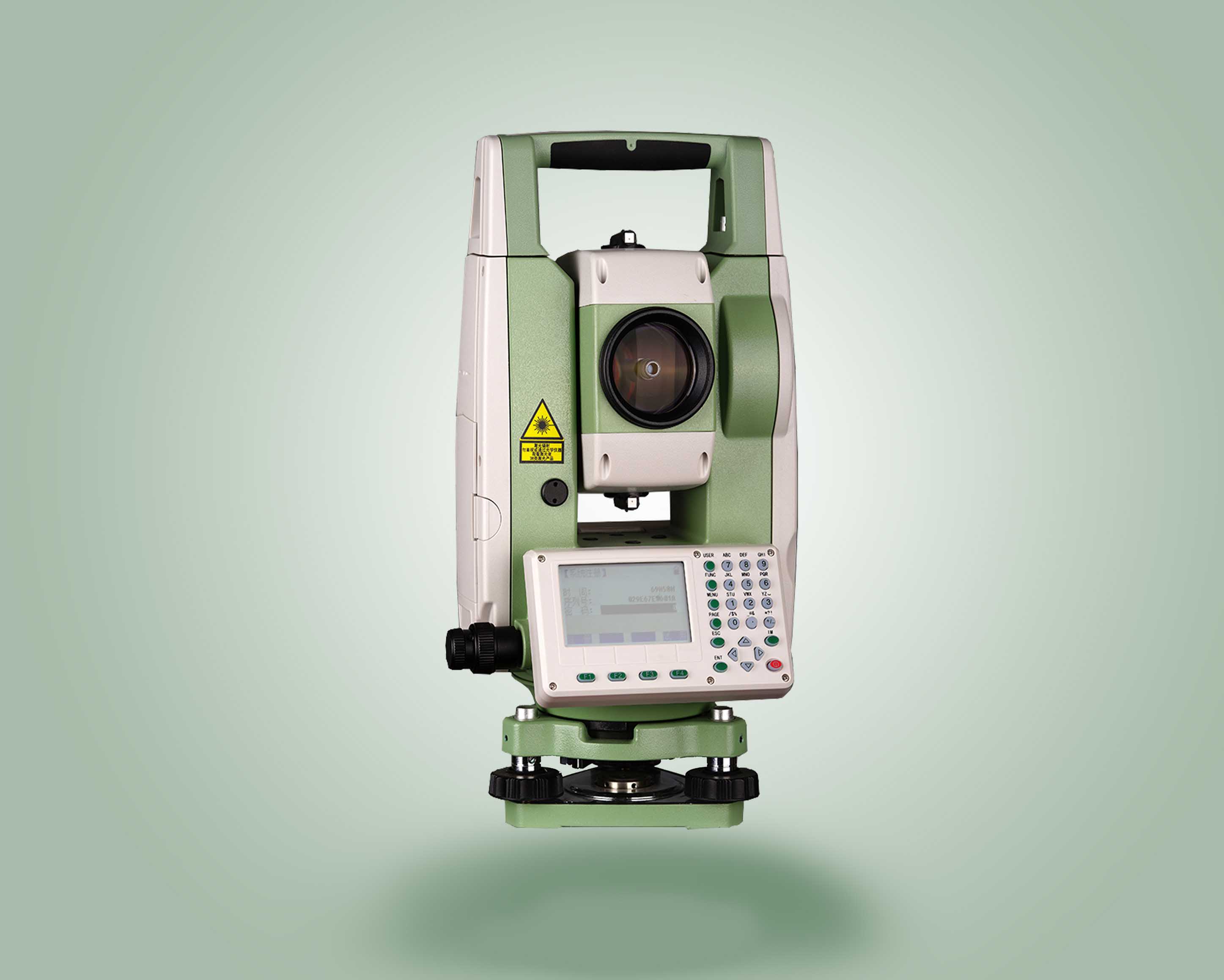

三鼎STS-752系列全站儀
自由設站
在您最需要的任何地方安置全站儀,利用該程序可計算出測站點的三維坐標并設置定向方位角。最多可以使用5個已知點作為后視點參與計算,觀測值可以是單面或雙面觀測的角度及距離值。
放樣
放樣點的數據可以由現場輸入,也可以調用全站儀內存的數據。內存數據可以通過計算機上傳并保存在全站儀中。同時可以查看極坐標、正交和坐標差放樣的偏差值。
對邊測量
該程序可以實時計算2個目標點間的斜距、平距、高差和方位角。參與計算的點可以實時測得或從內存中選取的,也可以從鍵盤人工輸入的。用戶可以有折線對邊和射線對邊兩種選擇。在測量過程中,最后兩點可以即時進行對邊的檢查。
參考線/弧
應用這個程序給建筑物各種線、道路直線部分的放樣和檢核,以及指導直線開挖等工作帶來巨大的方便。參考線還可以根據需要平移、旋轉調整。
建筑軸線放樣
建筑軸線是建筑物場地布局的依據,所有點都是根據其與軸線地相對位置關系進行放樣的。放樣過程中,儀器、棱鏡、放樣點以及軸線的相對位置關系都有圖形顯示。
懸高測量
有些棱鏡不能到達的被測點,可先直接瞄準其正下方基準點上的棱鏡,測量平距,然后瞄準懸高點,測出被測點的高差??捎糜跍y量高壓線、橋梁等構筑物的凈空高。
面積測量
面積測量程序可以實時測算目標點之間連線所包圍的面積和周長。目標點的點數沒有限制,參與計算的點可以實時測得,從內存中選取,也可從鍵盤中現場輸入。
隱蔽點測量
使用隱蔽點測量程序和隱蔽點測量桿可以輕松地測量隱蔽點。測量前要先配置桿的長度和棱鏡間距,隱蔽點測量桿可以任意姿態放置,桿的一端放到隱蔽點上,通過對棱鏡的測量由程序計算隱蔽點的坐標。
道路設計與放樣
可利用直線、圓弧、緩和曲線和交點四類要素編輯道路的平面和高程設計值。道路放樣功能可以方便快捷的根據道路里程樁號定出中樁、邊樁和斜坡邊界的位置。
COGO程序
COGO提供多種坐標幾何計算功能。包括:正算、反算、角-角交會、角-距離交會、距離-距離交會、線-線交點、垂足計算、延長線計算等。計算的點可以立即用于放樣。
應用領域:
傳統:測繪工程、建筑工程、水利工程、交通與道路工程、地籍與房地產測量
廣泛:大型工業生產設備與構建安裝調試,大橋、水壩的變形觀測、地質災害監測、體育競技等。
具體應用:
控制測量:
帶狀地形和隱蔽地區,如線路控制測量和城市控制測量,使用全站儀的基本測量功能——導線測量,布設導線網和邊角網十分靈活,觀測方便,精度高。與GNSS產品(手持機、RTK)配合使用,布網形式更靈活,觀測更方便,精度更可靠。平面和高程控制可同時進行,用全站儀三角高程測量完全可以代替四等水準測量。
地形測量:
使用全站儀的程序測量功能進行三維坐標測量、側方交匯、后方交會、測土方等,不但操作簡單,而且速度快、精度高,并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統,從而大大提高地形圖測繪的質量和效率。
工程放樣:
使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置,按圖紙要求快速、準確地測設到施工現場的實地,作為施工的依據;特別是一些造型復雜、要求高、規模大的建(構)筑物等。
變形監測:
在建筑物的變形觀測、地質災害的動態監測中,使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測,可以及時掌握變形規律,保障結構安全。
三鼎制造STS-750系列全站儀,精湛工藝制造,適應各種測量環境:高溫、嚴寒、淋雨;勝任各大測量任務:測圖、工程、建筑。優秀的防護及環境適應能力,使儀器在各種復雜惡劣的作業條件下工作性能穩定如常,隨時保證測量成果的可靠性,確保最大程度的使用效率。 750全站儀豐富的測量程序,時時刻刻讓您得心應手。
R:免棱鏡 L:下激光對中 C:SD卡
指標
型號
752R4L
752R6L
752R8L
最大距離 (天氣良好)
免棱鏡
350,
600
800m
單棱鏡
5.0km
反射片
1.0km
數字顯示
最大:99999999.999 最小0.1mm
精度
有棱鏡
±(2mm+2*10-6·D)
免棱鏡
±(3mm+2*10-6·D)
測量時間
精測0.3秒,跟蹤0.1秒
氣象修正
溫度氣壓傳感器自定改正
棱鏡常數修正
輸入?yún)?shù)自動改正
角度測量
測角方式
絕對編碼
碼盤直徑
79mm
最小讀數
0.1″/1″/ 5″/10″可選
精度
2″
探測方式
水平盤:對徑 垂直盤:對徑
望遠鏡
成像
正像
鏡筒長度
154mm
物鏡有效孔徑
望遠:45mm,測距:50mm
放大倍率
30×
視場角
1°30′
最小對焦距離
1m
分辨率
3″
自動垂直補償器
系統
雙軸液體光電式
工作范圍
±4′
精度
1″
水準器
管水準器
30″/2mm
圓水準器
8′/2mm
對中器
激光對中
√
光學對中
成像
正像
放大倍率
3×
調焦范圍
0.5m~∞
視場角
5°
顯示器
類型
8行全中文高清液晶屏
機載電池
電源
3100mA 可充鋰電池
電壓
直流7.2V
連續工作時間
8小時
尺寸
外形尺寸
200mm×190mm×350mm
重量
6.0kg
- 三鼎STS-752系列全站儀可選配:全站儀三腳架,全站儀對中支架/對中桿,全站儀棱鏡
