南方GPS測量?jī)x-南方RTK

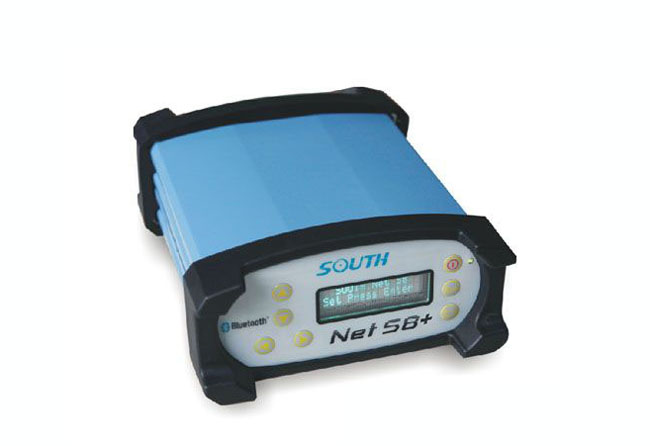

南方NET S8 CORS系統
1、采用嵌入式系統平臺,選用32位ARM處理器AT91RM9200,主頻可上到180MHz,工業級設計,抗干擾能力穩定性好。以太網接口采用10M/100M自適應網卡接口芯片,滿足大多數數據傳輸需要。
2、外部板載接口 RJ45(10M/100M)、主板直連串口(2個),主機通信串口(1個),電源接口(1個),GPS天線接口(1個),氣象儀接口,氣壓儀接口
3、支持1G到8G任意容量大小的工業級SD數據存儲卡,數據以文件方式存儲,可供本機復制下載或遠程下載;并有循環存儲功能。用戶可以通過服務器遠程設置是否啟用SD卡存儲靜態數據。
4、用戶可通過網絡、串口、藍牙以及液晶面板按鈕等任意方式對系統參數進行配置。同時系統支持遠程的升級與注冊功能。方便用戶遠程對系統對進行維護操作,減少用戶的維護成本。
5、工業級設計,堅固鋁合金外殼,全密封防水、防塵;儀器兩端特殊軟橡膠圈設計,防震性能高。工作溫度:-30℃~75℃; 工作濕度:相對濕度,10%~95%(非凝結)。
- NET S8是南方測繪針對CORS系統應用而設計的一款高性能GNSS接收機。通過網絡進行數據傳輸和遠程控制時,可通過設置不同安全訪問級別,實現對GPS接收機的不同操作。例如:設置管理級、普通級和瀏覽級三種訪問級別,其中管理級用戶具備各種能力,可對接收機固件進行升級、配置接收機各種選項、數據讀寫等;普通級用戶具備數據讀寫權限,可進行接收機內部數據刪除等操作;瀏覽級用戶具備只讀權限,不能執行數據刪除等操作;接收機自身可作為Ntrip服務器,具備客戶機功能。同時支持通過IP協議實現的FTP推送功能,其TCP/IP設置既可在接收機本地端也可以在遠程端進行更改。接收機配置參數可通過瀏覽器界面進行更改,瀏覽器設置支持中英文界面,具備在控制中心通過工具軟件進行原始數據下載、接收機設置和重新啟動等遠程操作的能力。
1、NetS8南方公司研制的新一款網絡CORS主機,采用主流操作系統Linux為內置操作系統。新增了USB接口以及完善的內置網頁等。
2、主機配備2個電源接口、2個RS232接口、2個USB接口、1個PPS輸出接口、1個外部時鐘輸入接口、1個外部事件輸入接口,可連接高精度原子鐘、氣象儀、氣壓儀、傾斜儀等多種傳感器設備,適用于不同行業對于多功能CORS系統的需求。
3、內置4GB的高性能工業級SD數據存儲卡,支持1G到16G任意容量大小的工業級SD數據存儲卡,可儲存5秒采樣率12個月以上的原始觀測數據。數據以文件方式存儲,可供本機復制下載或遠程下載;并有循環存儲功能。同時用戶可以通過本地主機或服務器遠程設置是否啟用SD卡存儲靜態數據。
4、用戶可通過網絡、串口、藍牙以及液晶面板按鈕等方式對系統參數進行配置。用戶通過網絡可以遠程登錄到NET S8主機,通過設置不同的安全訪問級別,實現對主機的不同操作。用戶可以查看主機的運行狀態,下載觀測數據,支持遠程的重啟、格式化SD卡、固件升級和注冊等。方便用戶遠程對系統對進行維護操作,減少用戶的維護成本。
5、基站主機具備自動復位功能,在主機掉電恢復后會自動按原設置繼續工作,而無須人工干預;主機具備長期、穩定的連續工作能力,即長期、連續跟蹤衛星信號并記錄數據的能力。
GNSS特性
? 220個信道:
– GPS:同步L1 C/A、L2E、L2C、L5
– GLONASS:同步L1 C/A、L1 P、L2 C/A (僅限于GLONASS M)和L2 P
– SBAS:同步L1 C/A、L5
– GIOVE-A:同步L1 BOC、E5A、E5B和E5AltBOC
– GIOVE-B:同步L1 CBOC、E5A、E5B和E5AltBOC
– GALILEO:未開通
? 天寶Maxwell 6高級自定義測量GNSS技術
? 用于全球?qū)Ш叫l(wèi)星系統偽距測量的高精度多相關器
? 未經濾波、未平滑的偽距測量數據,用于低噪音、低多路徑誤差、低時域相關性和高動態響應
? 噪音低的GNSS載波相位測量,1赫茲帶寬內的精度<1毫米
? dB-Hz內報告的信噪比
? 應用成熟的天寶低仰角跟蹤技術
初始化時間 通常<10秒
初始化可靠性 >99.9%
定位精度
靜態
平面:±(2.5mm+1x10-6D)
高程:±(5.0mm+1x10-6D)
數據存儲、輸出
?內存:4GB,可記錄12個月的原始觀測數據(衛星數據記錄為5秒一個歷元),支持16G大容量工業級SD數據存儲卡
?定位輸出:1 Hz、2 Hz、5 Hz、10 Hz、20Hz和50 Hz(取決于安裝選項)高達50赫茲的原始測量與定位輸出
?儲存格式:sth、RINEX、BINEX
?文件命令方式多樣
?數據檢索:HTTP下載、FTP下載和USB拷貝
?支持循環存儲
?支持外接USB存儲器
數據傳輸
?以太網:支持TCP/IP數據流,包括Server和Client兩種種模式,支持HTTP、FTP等服務;
?串口:支持3路獨立的串口數據流,可以輸出導航定位數據、原始觀測數據、差分修正數據和1PPS-UTC;
?藍牙:支持2.4GHz連接。
電氣性能
?電壓:DC輸入12~15V帶過流保護
?功耗:3.0W
設備接口
?1個RJ45網絡接口
?2個RS232接口,支持氣象儀、傾斜儀和各類傳感器
?1個主USB接口,可以外接USB存儲器用來記錄原始觀測數據
?1個從USB接口,可以通過該接口直接下載接收機內部存儲的數據
?2個電源輸入口,相互獨立,保證系統的供電可靠性
?1個PPS輸出接口
?1個外部時鐘輸入接口
?1個外部事件輸入接口
?1個GNSS天線接口
物理指標
尺寸:20.2cm長×16.3cm寬×7.5cm高
重量:1.4kg
防震:堅固鋁合金外殼加塑膠圈,抗1米自然跌落
防水:用水沖洗無任何傷害
防塵:完全防止粉塵進入
等級:IP67
工作環境:
工作溫度:-40度至75度
工作濕度:相對濕度,10%~100%(非凝結)
本資料僅供參考,為不斷提高產品性能,本網站中所有圖片及性能參數如有改動,恕不另行通知,敬請諒解!本公司保留對所有技術參數和圖片的最終解釋權。
